Alineación del eje láser vs indicadores de carátul: las diferencias y por qué son importantes

17 de septiembre de 2025

La alineación de equipos rotativos es una parte fundamental del mantenimiento adecuado del equipo, especialmente porque hasta el 50% de las averías de las máquinas pueden deberse a una alineación incorrecta. Hay varias formas diferentes de realizar alineaciones, pero los métodos más comunes se valen de indicadores de aguja o herramientas de alineación por láser.

Los indicadores de aguja llevan más de cien años utilizándose para trabajos de alineación. Y aunque las herramientas de alineación por láser son una invención más reciente, tanto los indicadores de aguja como estas se siguen utilizando regularmente.

Este artículo ofrece orientación práctica para ayudar a los técnicos de mantenimiento y a los gerentes a decidir entre el uso de los indicadores de aguja tradicionales o los métodos de alineación por láser más recientes, y proporciona información sobre los pros y los contras de cada método.

Indicadores de aguja: el método de alineación más antiguo y laborioso

Los indicadores de aguja son un método que lleva tiempo usándose para realizar alineaciones de ejes. Una ventaja clave de los indicadores de aguja, y una de las razones por las que muchas organizaciones siguen confiando en ellos, es que son una herramienta de alineación de menor coste. Para muchas empresas que se esfuerzan por mantener bajos los costes de mantenimiento, los indicadores de aguja pueden parecer una herramienta de alineación útil y rentable.

Sin embargo, los indicadores de aguja aumentan la complejidad y el tiempo innecesariamente en el proceso de alineación, lo que en última instancia afecta a la productividad de los técnicos y aumenta los costes de mano de obra, ya que los empleados dedican más tiempo a realizar las alineaciones. Estas son algunas de las limitaciones de la alineación de ejes con indicadores de aguja:

• Requiere alineación previa: para utilizar un indicador de aguja de forma eficaz, su equipo debe realizar una alineación previa con una regla antes de que comience la alineación con el indicador de aguja. Los técnicos también tendrán que realizar comprobaciones con los apoyos irregulares para asegurarse de que el indicador de aguja pueda tomar lecturas correctas.
• Dificultad de colocación: la colocación correcta de los indicadores de aguja en los ejes puede resultar difícil. E incluso una vez finalizada la instalación, la alineación del eje del indicador de aguja requiere varias instalaciones para medir diferentes tipos de desalineaciones. Por ejemplo, después de la alineación previa, los técnicos tienen que medir la alineación de cuatro formas diferentes (desalineación angular horizontal, desalineación paralela horizontal, desalineación angular vertical y desalineación paralela vertical). Cada medición requiere colocar correctamente el indicador, medir, ajustar y repetir la medición para verificar que la alineación sea correcta.
• Difiultades de medición: la aguja debe leerse visualmente, pero ciertas configuraciones de máquinas pueden dificultar la lectura del indicador en todas las posiciones, lo que requiere el uso estratégico de espejos u otras herramientas para leer las mediciones en el indicador de aguja. Esto puede provocar errores, ya que los técnicos suelen trabajar en entornos oscuros y estrechos, y pueden cometer errores.
• Anotación y cálculos manuales: las lecturas del indicador de aguja deben leerse y anotarse manualmente. Los cálculos también deben realizarse a mano, lo que los hace propensos a errores humanos.
• Limitaciones de habilidad de los usuarios: los técnicos que realizan alineaciones con indicadores de aguja deben tener un profundo conocimiento de cómo leer los indicadores y qué información les proporciona el indicador sobre cómo ajustar la máquina para lograr la alineación. El grado de habilidad de cada técnico puede influir en los resultados de la alineación.
• Precisión limitada: aun el técnico más cualificado está limitado por la precisión del indicador de aguja. Algunos factores que afectan a la precisión son los siguientes:
  • Combadura de los soportes del indicador: aun las pequeñas combaduras pueden afectar a las mediciones y afectar a la fiabilidad de la alineación.
  • Baja resolución: cada lectura puede tener un error de redondeo de hasta 0,005 mm, lo que puede sumar un error de 0,04 mm al resultado final.
  • Atascos o enlentecimiento de las manecillas de aguja: a veces es necesario golpear suavemente el indicador para que la aguja se asiente, lo que puede afectar a la medición.

Por lo tanto, aunque la herramienta en sí es menos costosa, la alineación de ejes con un indicador de aguja es un proceso difícil y que requiere mucho tiempo, e incluso el técnico más experimentado y bien formado puede cometer pequeños errores que impiden una alineación precisa.

Herramientas de alineación por láser: un método de alineación más rápido y preciso

Las herramientas de alineación por láser representan un avance significativo en la tecnología de alineación de ejes, ya que ofrecen una precisión, rapidez y facilidad de uso que superan a los métodos tradicionales como los indicadores de aguja. Estos sistemas utilizan sensores y haces láser para medir la alineación con alta precisión, lo que optimiza el proceso y reduce el tiempo de inactividad. Para las organizaciones que priorizan la eficiencia y la precisión, las herramientas de alineación por láser suelen ser la opción más utilizada.

Estas son algunas de las ventajas clave de las herramientas de alineación por láser:

• Alta precisión: los sistemas de alineación por láser ofrecen mediciones con una precisión excepcional de hasta 0,001 mm. Esta precisión minimiza los errores y garantiza que la maquinaria funcione dentro de las tolerancias de alineación óptimas, lo que reduce el desgaste y prolonga la vida útil del equipo.

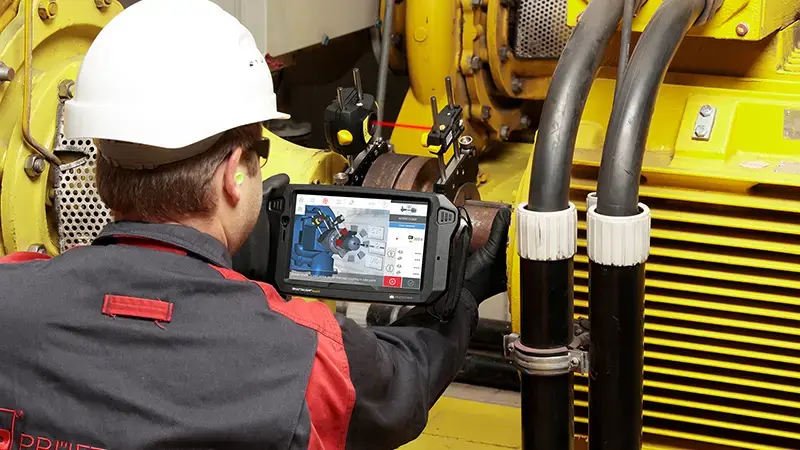

• Preparación y uso más sencillos: a diferencia de los indicadores de aguja, las herramientas de alineación por láser requieren de una preparación mínima y no necesitan alineación previa. El emisor láser y el sensor están montados en los ejes, y el sistema detecta automáticamente las desalineaciones. Muchos sistemas guían a los técnicos a través del proceso con interfaces fáciles de usar, lo que reduce la necesidad de una amplia formación.
• Respuesta y ajustes en tiempo real: los sistemas láser proporcionan datos en tiempo real en una pantalla digital, lo que permite a los técnicos hacer ajustes y ver inmediatamente el impacto. Esto elimina la necesidad de tener que hacer varias mediciones y recolocaciones, lo que acelera el proceso de alineación.
• Cálculos y documentación automatizados: las herramientas de alineación por láser calculan automáticamente los valores de desalineación y sugieren medidas correctivas, lo que elimina los cálculos manuales y reduce los errores humanos. Muchos sistemas también generan informes digitales, lo que simplifica la documentación y el cumplimiento de los registros de mantenimiento.
• Versatilidad en todas las aplicaciones: los sistemas de alineación por láser pueden medir varios tipos de desalineaciones (horizontal, vertical, angular y paralela) en una sola configuración. También se pueden adaptar a diferentes tipos y tamaños de maquinaria, lo que los hace adecuados para diversas aplicaciones industriales.
• Menos tiempo de inactividad: la rapidez y eficiencia de las herramientas de alineación por láser reducen significativamente el tiempo necesario para las tareas de alineación. Esto minimiza el tiempo de inactividad del equipo, aumenta la productividad de los técnicos y reduce los costes de mano de obra.
• Accesibilidad mejorada: los sistemas láser a menudo incluyen conectividad inalámbrica, lo que permite a los técnicos manejarlos desde una distancia segura o en zonas estrechas y de difícil acceso sin tener que recurrir a espejos o lecturas manuales.

Aunque las herramientas de alineación por láser suelen implicar una inversión inicial superior a la de los indicadores de aguja, su precisión, velocidad y facilidad de uso las convierten en una solución valiosa y rentable a largo plazo.

Funciones clave de alineación por láser para simplificar cada trabajo de alineación

En 1984, Prüftechnik presentó el primer sistema de alineación de ejes óptica de un solo láser del mundo, OptAlign. Esta herramienta de alineación por láser estableció un nuevo punto de referencia en tecnología de alineación y las innovaciones de Prüftechnik han seguido mejorando y simplificando la tecnología de alineación en las décadas posteriores. Ahora, las herramientas de alineación por láser de Prüftechnik también incluyen ShaftAlign y RotAlign, cada una diseñada específicamente para eliminar errores de alineación comunes y lograr una alineación precisa de ejes de forma más rápida que los indicadores de aguja.

LiveMove es una función que permite alinear el equipo mientras el sistema de alineación por láser sigue en su lugar. Permite a los usuarios ver una respuesta en tiempo real en la pantalla, que informa a los usuarios una vez que se ha alcanzado la alineación dentro de la tolerancia.

Otra función clave de Prüftechnik es LiveTrend, que registra la dilatación térmica de la maquinaria durante su funcionaminto. Esta función permite una alineación precisa que tiene en cuenta la dilatación por temperatura durante el proceso de alineación, de modo que se pueda lograr una alineación precisa incluso después de que se produzca este efecto de expansión, tarea que es imposible con los indicadores de aguja.

Las herramientas de alineación de Prüftechnik son intuitivas y fáciles de usar. Cuentan con procesos de trabajo digitales con instrucciones paso a paso, para que los técnicos puedan lograr la alineación tanto si son profesionales de la alineación como si utilizan una herramienta de alineación por primera vez. Tienen en cuenta automáticamente los problemas comunes, como el rebote de acoplamientos, el rango de movimiento limitado y las vibraciones de los equipos circundantes, y la conectividad con la nube permite un registro sencillo y preciso.

Las herramientas de alineación por láser y los servicios de alineación expertos de Prüftechnik le permiten lograr una alineación precisa rápidamente. Para encontrar el mejor sistema de alineación por láser para sus necesidades, descubra nuestra completa gama de soluciones de alineación por láser de ejes.

El veredicto final: la alineación por láser de ejes frente a los indicadores de aguja

Al comparar la alineación por láser de ejes y los indicadores de aguja, la elección suele depender de equilibrar los costes iniciales con la eficiencia y precisión a largo plazo. Los indicadores de aguja, aunque son más baratos al principio, requieren más tiempo, habilidades y esfuerzo manual, lo que puede dar lugar a mayores costes de mano de obra y posibles errores debido a su compleja configuración y a su precisión limitada.

Por el contrario, las herramientas de alineación por láser, aunque inicialmente son más costosas, ofrecen una precisión, rapidez y facilidad de uso superiores, lo que reduce significativamente el tiempo de inactividad y los costes de mantenimiento con el paso del tiempo. Para las organizaciones que priorizan la precisión y la productividad, los sistemas de alineación por láser son la solución más eficaz.
